Laboratorio 6.

Descripción del Laboratorio:

en el siguiente laboratorio veremos como controlar a través de Arduino ocho LEDs puestos en una protoboard, por medio de un chip 74HC595, controlando individualmente vía una interfaz gráfica en Processing/ControlP5 que LED está encendido o apagado.




Lista de los Elementos utilizados:
  • Una (1) Protoboard
  • Ocho (8) Resistencias de 390 Ohmios
  • Ocho (8) Leds
  • Un (1) IC 74HC595
  • Un (1) Arduino UNO
  • Cable UTP

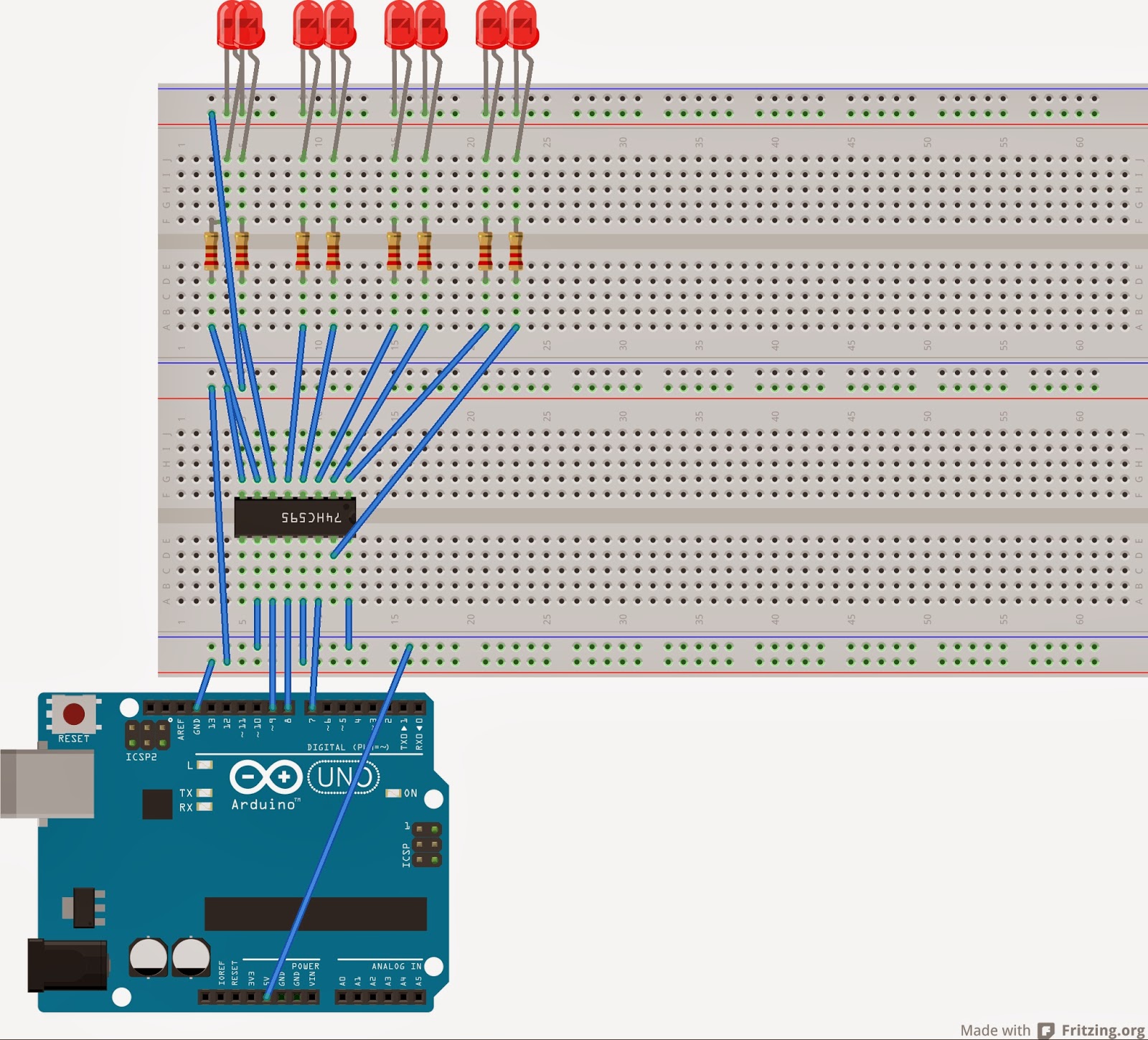

Diagrama del Montaje en la Protoboard:



Diagrama Esquemático del Circuito:


Fotos del Montaje (paso a paso):

primero se montaron en la protoboard los ocho leds.


luego de esto a cada led se le asigna una resistencia,que es puesta en la protoboard.


una vez ya instaladas las resistencias procedemos a agregar el chip 74HC595 a la protoboard.



posterior a esto,empezamos a conectar por medio de cables utp los leds al chip, y del chip a los pines del arduino tal cual como están conectados en el diagrama esquemático.



deo del Funcionamiento:



Código Fuente en Arduino:

http://pastebin.com/raw.php?i=QbegQbpT


Código Fuente en Processing:

http://pastebin.com/raw.php?i=CBn2KE2g


Interfaz Gráfica:
